Guía de compra de bombillas LED para faros delanteros

Para los compradores profesionales que buscan bombillas LED para faros, el mercado ofrece miles de opciones. Algunos diseños incluyen cableado extenso y un gran disipador de calor, mientras que otros integran el controlador y dependen de un ventilador compacto. El desafío no es elegir lo que parece impresionante en una página de producto, sino seleccionar diseños que puedan ofrecer un rendimiento de haz constante, una salida estable a lo largo del tiempo y resultados de instalación predecibles en todas las plataformas de vehículos.

Este artículo desglosa la selección en tres comprobaciones principales: la geometría del emisor para el control del haz, la gestión térmica para un brillo sostenido y una vida útil prolongada, y el diseño del controlador y el cableado para el ajuste y la fiabilidad a largo plazo.

Quiénes Somos

En el mercado de accesorios de iluminación automotriz, las descripciones de los productos pueden parecer similares, pero los resultados en el mundo real a menudo no lo son. Nuestro papel es hacer que la adquisición de faros LED sea más predecible para los compradores profesionales, centrándonos en lo que se puede verificar mediante la revisión de la aplicación y la validación práctica. Evaluamos el comportamiento del haz, la estabilidad térmica y la consistencia de la instalación, porque estos son los factores que determinan el rendimiento repetido a escala.

A lo largo de los años, hemos revisado y probado una amplia gama de diseños de bombillas LED para faros en diferentes carcasas y plataformas de vehículos. Esta experiencia ha mostrado un patrón claro: las bombillas que se ven similares externamente pueden producir resultados de haz completamente diferentes, y pequeños cambios de diseño pueden crear grandes diferencias en el control del deslumbramiento, la formación de puntos calientes, la estabilidad del brillo y la fiabilidad. Por eso, confiamos en comprobaciones repetibles y una evaluación centrada en la aplicación antes de que un diseño se incorpore a la distribución a largo plazo o a un programa OEM/ODM.

Para los socios que desarrollan líneas de productos, alineamos el desarrollo y la producción con las realidades del suministro: especificaciones estables, lógica de ajuste clara y calidad controlada en la producción en masa. Para proyectos OEM/ODM, apoyamos el etiquetado privado, la personalización del empaque y las opciones de configuración para que los socios puedan construir una oferta consistente respaldada por una fabricación escalable y una disciplina de calidad.

El Factor Más Importante: Replicar la Geometría del Filamento

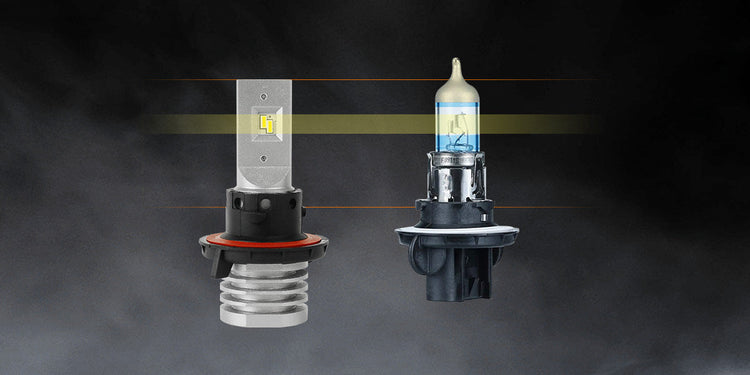

En todas nuestras revisiones de aplicaciones, un factor separa consistentemente las bombillas LED de alto rendimiento del resto: la precisión con la que los emisores LED replican la posición y la geometría del filamento incandescente original. Cuando la fuente de luz coincide con la referencia de fábrica, es mucho más probable que la óptica del faro produzca un patrón de haz controlado en lugar de luz dispersa y deslumbramiento.

Una bombilla de faro típica utiliza una base de plástico y un tubo de vidrio con un filamento enrollado en su interior. La base fija la referencia de montaje, y la altura, el ancho y la posición focal del filamento definen dónde la carcasa espera que esté la fuente de luz. Una bombilla LED de faro bien diseñada coloca sus emisores a la misma altura y distancia con respecto a la base para que el haz pueda formar un corte y un punto de luz utilizables. Para los compradores profesionales, este es un requisito fundamental, así como un criterio de selección clave, porque pequeños errores de posición pueden provocar luz dispersa, deslumbramiento y resultados inconsistentes en todas las plataformas de vehículos.

Una vez establecida esa base, el siguiente paso es comprender qué estilos de emisor tienden a funcionar en contra de la óptica y cuáles funcionan con ella.

Diseño del Emisor LED

El siguiente paso es evaluar el diseño del emisor, especialmente el tamaño y la forma efectivos de la fuente de luz. Los diseños de retrofit anteriores a menudo utilizaban un emisor grande y redondo tipo COB con una amplia huella de emisión de luz. Nuestra foto de producto de 2012 es un ejemplo representativo de este enfoque inicial.

En comparación con un filamento, el área de la fuente de luz es significativamente más grande, lo que significa que la óptica del faro ya no recibe el tipo de fuente que fue diseñada para enfocar. El resultado suele ser un haz que se desalinea. En lugar de formar un punto caliente estrecho y enfocado, un emisor ancho puede producir una amplia pared de luz. En condiciones de conducción reales, esto típicamente reduce el alcance de la carretera y aumenta el riesgo de deslumbramiento, porque un haz utilizable necesita concentración y una dispersión vertical controlada en lugar de un brillo descontrolado.

Después de eso, muchos diseños pasaron a emisores cuadrados con una estructura en forma de cúpula en la parte superior. La cúpula actúa como una óptica simple destinada a concentrar la salida. Sin embargo, si el faro fue diseñado para recoger y enfocar la luz de una fuente delgada, similar a un filamento, un emisor cuadrado grande, incluso con una cúpula, todavía está lejos de la geometría correcta de la fuente de luz para ese sistema óptico.

Otros diseños utilizan grandes bloques de LED, a veces incluso mezclando diferentes colores. Ese enfoque no puede replicar la geometría del filamento. La huella es demasiado ancha y la separación entre las superficies emisoras suele ser demasiado grande. En la práctica, la distancia entre las áreas emisoras de LED debe ser lo más cercana posible al ancho efectivo del filamento. Cuando las superficies emisoras están separadas, el haz tiende a perder el enfoque, el punto caliente se debilita y la luz dispersa aumenta.

Cuando una gruesa barra de metal separa los emisores de LED, las superficies emisoras terminan demasiado separadas. El patrón de haz puede desenfocarse, el punto caliente se debilita o desaparece, y la luz parásita aumenta, creando deslumbramiento para el tráfico que se aproxima. El mercado también incluye diseños experimentales de emisores que parecen prometedores a primera vista, como arreglos de 360 grados compuestos por muchos LED pequeños. En la práctica, estos diseños a menudo no logran producir haces controlados en carcasas de reflector o proyector porque la fuente de luz efectiva aún no coincide con lo que la óptica está diseñada para enfocar.

Lo que tiende a funcionar es una fuente de luz muy delgada: una matriz de chips LED estrecha que sigue de cerca la forma del filamento. En la práctica, eso significa que la estructura entre las superficies emisoras se mantiene extremadamente delgada, de modo que la posición del emisor puede estar lo más cerca posible del punto focal halógeno original. Cuando la altura y el ancho del emisor coinciden estrechamente con las dimensiones efectivas del filamento, es mucho más probable que la óptica del faro produzca un punto de luz enfocado y un patrón de haz controlado.

Los diseños bien ejecutados generalmente se dividen en algunos enfoques viables. Algunos usan una matriz lineal delgada con una separación mínima entre emisores. Otros usan un pequeño número de LED colocados con precisión para reflejar la geometría del filamento. Otro enfoque sólido es un emisor multibase lineal que se comporta como una barra de luz continua, que se asemeja más al filamento como una única fuente concentrada. El requisito común es consistente: huella compacta, colocación correcta y una geometría de fuente de luz que la carcasa pueda enfocar realmente.

La geometría del emisor es solo un aspecto del rendimiento. La siguiente limitación es la gestión térmica.

Gestión Térmica y Diseño del Disipador de Calor

Los reemplazos de faros de alta potencia generan un calor significativo, y sin una vía térmica eficaz, la bombilla se degradará más rápido, reducirá la salida bajo estrés o fallará prematuramente.

Un modo de fallo común aparece cuando un diseño impulsa una alta salida pero no proporciona suficiente capacidad de disipación de calor. En un caso de prueba real, una bombilla muy brillante mostró estrés térmico visible después de aproximadamente una hora de funcionamiento en un vehículo, con el acabado superficial del cuerpo comenzando a quemarse. El motor de luz era capaz, pero el volumen del disipador de calor y el flujo de aire no eran suficientes para eliminar el calor a ese nivel de potencia. Para los compradores profesionales, la lección de adquisición es sencilla: los objetivos de salida deben coincidir con la capacidad de enfriamiento, de lo contrario el producto puede parecer fuerte sobre el papel pero tener dificultades en un funcionamiento sostenido.

En el extremo opuesto, algunos diseños intentan resolver la gestión del calor añadiendo una masa y un tamaño excesivos al disipador de calor. Si bien esto puede mejorar la disipación, una estructura sobredimensionada crea problemas prácticos para las cubiertas antipolvo, el espacio de instalación y la coherencia del ajuste en todas las plataformas. El objetivo no es el disipador de calor más pequeño ni el más grande, sino un diseño equilibrado que se ajuste de forma fiable y pueda gestionar el calor en ciclos de trabajo reales.

Los enfoques de enfriamiento generalmente se dividen en tres categorías. Dos son pasivas, lo que significa que no tienen partes móviles. Una es activa, lo que significa que utiliza un ventilador. El enfriamiento activo a menudo se integra en el cuerpo de la bombilla porque el flujo de aire, incluso dentro de una carcasa de faro, es típicamente mejor que ningún flujo de aire. Una preocupación común es la durabilidad del ventilador. En la mayoría de las aplicaciones de vehículos, el ventilador opera en un ambiente relativamente protegido dentro de la carcasa del faro o dentro del compartimiento del motor, donde está protegido de la exposición directa a la nieve, el hielo y el barro. En diseños de mayor potencia, el enfriamiento activo sigue siendo una solución común porque soporta un brillo sostenido bajo uso continuo. Para espacios de instalación limitados, los diseños compactos basados en ventiladores pueden proporcionar un compromiso práctico al proporcionar flujo de aire sin requerir un disipador de calor de gran tamaño.

Los diseños pasivos suelen utilizar un disipador de calor metálico y dependen de la convección natural. Este enfoque puede funcionar cuando los objetivos de salida y la carga térmica se mantienen dentro de lo que el flujo de aire natural puede manejar. Sin embargo, si los LED se accionan agresivamente para perseguir un alto brillo sin flujo de aire forzado, el riesgo de saturación térmica aumenta y la estabilidad a largo plazo se vuelve más difícil de controlar. Muchos diseños pasivos utilizan una ruta de tipo tubo de calor donde el calor se transfiere desde el área de montaje del LED hasta un disipador de calor con aletas que irradia el calor de forma natural. Bajo operación continua, el disipador de calor puede saturarse de calor, lo que significa que absorbe el calor más rápido de lo que puede liberarlo. Cuando eso sucede, la temperatura de la unión aumenta, el brillo puede disminuir y el estrés en los componentes aumenta con el tiempo.

Un tercer enfoque pasivo utiliza estructuras de aletas flexibles para aumentar la superficie de disipación de calor. Estos diseños pueden utilizar aletas rígidas, semirrígidas o paquetes de aletas trenzadas. La idea es que las aletas se puedan extender y abanicar después de la instalación, creando un área de radiación más grande para disipar el calor a través del flujo de aire natural. En términos de abastecimiento, este estilo suele ser un término medio práctico. Puede proporcionar un mejor rendimiento térmico que un pequeño disipador de calor sólido con un área de superficie limitada, al tiempo que evita las piezas móviles. Sin embargo, generalmente no igualará la capacidad de enfriamiento sostenido de una bombilla enfriada por ventilador bien diseñada bajo una alta salida continua.

Una vez abordados el control del haz y la refrigeración, el tercer factor de selección se convierte en el sistema de controlador y cableado.

Diseño del Driver y el Cableado

El área de evaluación final es el sistema de cableado, incluyendo el módulo del controlador cuando es externo. El diseño del cableado y del controlador afecta directamente la consistencia de la instalación, el espacio de empaquetado y la confiabilidad a largo plazo. Un controlador se encuentra entre la fuente de alimentación del vehículo y el motor de luz LED. Su función es regular el tipo y la cantidad de energía eléctrica que reciben los LED para que la bombilla pueda funcionar correctamente. Cada bombilla LED para faros utiliza un controlador de alguna forma, ya sea integrado en el cuerpo de la bombilla o empaquetado como un módulo separado, porque los LED requieren una conversión de energía controlada para funcionar de manera segura y consistente.

Un riesgo práctico es un controlador y un arnés externos sobredimensionados. Incluso si la propia bombilla encaja en la carcasa del faro, un módulo de controlador grande, conectores voluminosos y cableado excesivo pueden crear problemas de embalaje detrás de la tapa antipolvo y complicar la instalación. En muchos vehículos, el volumen y el desorden adicionales se convierten en la verdadera restricción, por lo que el embalaje compacto del controlador y el enrutamiento limpio de los cables suelen ser más fáciles de implementar a escala.

En el otro extremo del espectro se encuentran diseños que parecen muy simples, con un cable corto y sin módulo de controlador visible. En la mayoría de los casos, el controlador está integrado en el cuerpo de la bombilla. Desde una perspectiva de fiabilidad, este diseño requiere una evaluación cuidadosa. El calor es uno de los principales factores de estrés para la electrónica, y colocar el controlador cerca de la zona más caliente puede exponerlo a temperaturas más altas durante un funcionamiento prolongado. Esa exposición térmica puede reducir la vida útil de los componentes y también puede obligar al sistema a limitar la corriente de accionamiento, lo que puede restringir la salida sostenida.

Con los diseños actuales, un objetivo práctico es un controlador externo compacto que pueda gestionar su propio calor en lugar de estar continuamente expuesto a la carga térmica de la bombilla. Este diseño ayuda a separar los componentes electrónicos sensibles de la zona más caliente y permite un funcionamiento más estable durante períodos de funcionamiento prolongados.

La arquitectura del cableado es tan importante como la ubicación del controlador. Los diseños bien ejecutados suelen utilizar un enrutamiento limpio con conectores integrados y uniones mínimas innecesarias. Cada conexión adicional es un punto de falla potencial, especialmente en entornos donde la humedad, la corrosión o la vibración pueden comprometer la integridad del contacto. Si un diseño requiere una conexión en línea, la calidad de la conexión se vuelve innegociable. Un conector adecuado de grado automotriz debe ser sellado y resistente al agua, utilizando típicamente una junta o un sello de tipo junta tórica para evitar la entrada de humedad. Incluso cuando el arnés es más complejo, un conector bien sellado puede reducir el riesgo de corrosión y mejorar la estabilidad a largo plazo.

Una señal de alarma constante en el abastecimiento es un controlador desconectable que depende de un conector en línea de baja calidad, especialmente cuando el cableado está expuesto en la interfaz del conector y la unión no está sellada contra el agua. En un entorno automotriz, esto crea un riesgo predecible de corrosión, contacto intermitente y fallo prematuro. Este problema no se limita a productos de bajo costo. Estilos de conectores no sellados similares pueden aparecer incluso en bombillas de mayor precio. Para los compradores profesionales, la preocupación sigue siendo la misma: un conector no sellado introduce riesgo de humedad y un diseño de múltiples cables aumenta la complejidad de la instalación. Los cables y conectores adicionales aumentan el tiempo de instalación, crean más puntos de fallo y hacen que el ajuste detrás de la cubierta antipolvo sea menos predecible. Cuando hay diseños de cables más limpios disponibles, los conectores expuestos no impermeables y los arneses excesivamente complejos son debilidades evitables en una línea de productos.

Cierre

Reuniendo estos puntos, los mismos fundamentos determinan los resultados en el mundo real en todas las plataformas: la geometría de la fuente de luz, la gestión térmica y la integridad del controlador y el cableado. Para los compradores profesionales, estas comprobaciones proporcionan un marco práctico para seleccionar diseños antes de comprometerse con una línea de productos, escalar la distribución o lanzar un programa OEM/ODM.

Este es también el enfoque que aplicamos a nuestro trabajo. Nuestro objetivo es ayudar a los compradores profesionales a tomar decisiones de abastecimiento basadas en lo que se puede verificar en aplicaciones reales, para que la selección de productos sea más consistente, escalable y defendible. Si desea referencias técnicas más profundas para la adquisición y la planificación de productos, también podemos compartir notas de aplicación adicionales que cubren comparaciones de rendimiento, consideraciones de color y factores de instalación que influyen en el control del haz y la confiabilidad a largo plazo.
