Evitando el colapso: la ciencia de la selección de cables para aplicaciones LED automotrices
1. Estándares AWG: la infraestructura de seguridad
En el mundo de las mejoras eléctricas automotrices, el aparato de iluminación es el "músculo", pero el cableado es el "sistema nervioso". Seleccionar el calibre de cable incorrecto es una de las principales causas de incendios eléctricos y fallas del sistema en el mercado de accesorios automotrices.

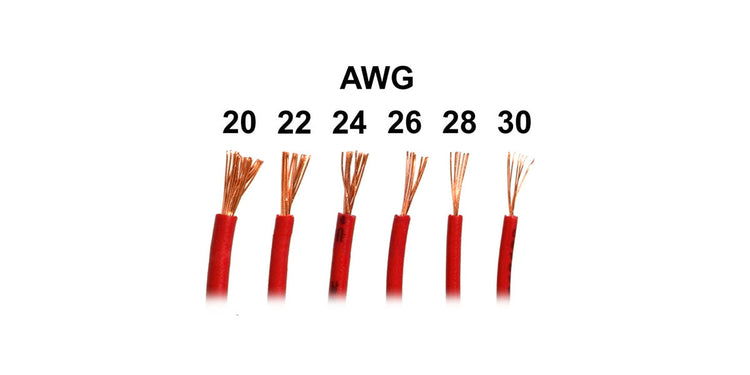

American Wire Gauge (AWG) es el estándar de la industria para medir el diámetro del cable. Para los instaladores y distribuidores, es crucial recordar su "lógica inversa" principal: cuanto menor sea el número AWG, más grueso será el cable y mayor será su capacidad de transporte de corriente (ampacidad).
22 AWG: Extremadamente fino, apto solo para transmisión de señales de sensores o indicadores LED de baja corriente.
18 AWG: Cable de señal común, apto para activar bobinas de relés.
14-10 AWG: Estándar para tiras de LED de alta potencia de grado industrial, que manejan corrientes de forma segura de 15A a 40A.
Seleccionar un cable demasiado delgado es como forzar agua de inundación a través de una tubería estrecha. Según la Ley de Joule, el calor generado por la resistencia es proporcional al cuadrado de la corriente. Cuando la corriente excede la capacidad nominal de un cable, el calor se acumula rápidamente, provocando que el aislamiento se derrita y potencialmente provocando cortocircuitos o incendios.
Tamaños de cable típicos de American Wire Gauge (AWG):
| AWG | Diámetro (pulgadas) |
Diámetro (mm) |
Vueltas (por pulgada) |
Vueltas (por cm) |
Área (kcmil) |
Área (mm2) |
Resistencia del cobre (ohm/km) |
Resistencia del cobre (ohm/1000 pies) |
|---|---|---|---|---|---|---|---|---|
| 0000 (4/0) | 0.46 | 11.684 | 2.17 | 0.856 | 212 | 107 | 0.1608 | 0.04901 |
| 000 (3/0) | 0.4096 | 10.404 | 2.44 | 0.961 | 168 | 85 | 0.2028 | 0.0618 |
| 00 (2/0) | 0.3648 | 9.266 | 2.74 | 1.08 | 133 | 67.4 | 0.2557 | 0.07793 |
| 0 (1/0) | 0.3249 | 8.252 | 3.08 | 1.21 | 106 | 53.5 | 0.3224 | 0.09827 |
| 1 | 0.2893 | 7.348 | 3.46 | 1.36 | 83.7 | 42.4 | 0.4066 | 0.1239 |
| 2 | 0.2576 | 6.544 | 3.88 | 1.53 | 66.4 | 33.6 | 0.5127 | 0.1563 |
| 3 | 0.2294 | 5.827 | 4.36 | 1.72 | 52.6 | 26.7 | 0.6465 | 0.197 |
| 4 | 0.2043 | 5.189 | 4.89 | 1.93 | 41.7 | 21.2 | 0.8152 | 0.2485 |
| 5 | 0.1819 | 4.621 | 5.5 | 2.16 | 33.1 | 16.8 | 1.028 | 0.3133 |
| 6 | 0.162 | 4.115 | 6.17 | 2.43 | 26.3 | 13.3 | 1.296 | 0.3951 |
| 7 | 0.1443 | 3.665 | 6.93 | 2.73 | 20.8 | 10.5 | 1.634 | 0.4982 |
| 8 | 0.1285 | 3.264 | 7.78 | 3.06 | 16.5 | 8.37 | 2.061 | 0.6282 |
| 9 | 0.1144 | 2.906 | 8.74 | 3.44 | 13.1 | 6.63 | 2.599 | 0.7921 |
| 10 | 0.1019 | 2.588 | 9.81 | 3.86 | 10.4 | 5.26 | 3.277 | 0.9989 |
| 11 | 0.0907 | 2.305 | 11 | 4.34 | 8.23 | 4.17 | 4.132 | 1.26 |
| 12 | 0.0808 | 2.053 | 12.4 | 4.87 | 6.53 | 3.31 | 5.211 | 1.588 |
| 13 | 0.072 | 1.828 | 13.9 | 5.47 | 5.18 | 2.62 | 6.571 | 2.003 |
| 14 | 0.0641 | 1.628 | 15.6 | 6.14 | 4.11 | 2.08 | 8.286 | 2.525 |
| 15 | 0.0571 | 1.45 | 17.5 | 6.9 | 3.26 | 1.65 | 10.45 | 3.184 |
| 16 | 0.0508 | 1.291 | 19.7 | 7.75 | 2.58 | 1.31 | 13.17 | 4.016 |
| 17 | 0.0453 | 1.15 | 22.1 | 8.7 | 2.05 | 1.04 | 16.61 | 5.064 |
| 18 | 0.0403 | 1.024 | 24.8 | 9.77 | 1.62 | 0.823 | 20.95 | 6.385 |
| 19 | 0.0359 | 0.912 | 27.9 | 11 | 1.29 | 0.653 | 26.42 | 8.051 |
| 20 | 0.032 | 0.812 | 31.3 | 12.3 | 1.02 | 0.518 | 33.31 | 10.15 |
| 21 | 0.0285 | 0.723 | 35.1 | 13.8 | 0.81 | 0.41 | 42 | 12.8 |
| 22 | 0.0253 | 0.644 | 39.5 | 15.5 | 0.642 | 0.326 | 52.96 | 16.14 |
| 23 | 0.0226 | 0.573 | 44.3 | 17.4 | 0.509 | 0.258 | 66.79 | 20.36 |
| 24 | 0.0201 | 0.511 | 49.7 | 19.6 | 0.404 | 0.205 | 84.22 | 25.67 |
| 25 | 0.0179 | 0.455 | 55.9 | 22 | 0.32 | 0.162 | 106.2 | 32.37 |
| 26 | 0.0159 | 0.405 | 62.7 | 24.7 | 0.254 | 0.129 | 133.9 | 40.81 |
| 27 | 0.0142 | 0.361 | 70.4 | 27.7 | 0.202 | 0.102 | 168.9 | 51.47 |
| 28 | 0.0126 | 0.321 | 79.1 | 31.1 | 0.16 | 0.081 | 212.9 | 64.9 |
| 29 | 0.0113 | 0.286 | 88.8 | 35 | 0.127 | 0.0642 | 268.5 | 81.84 |
| 30 | 0.01 | 0.255 | 99.7 | 39.3 | 0.101 | 0.0509 | 338.6 | 103.2 |
| 31 | 0.00893 | 0.227 | 112 | 44.1 | 0.0797 | 0.0404 | 426.9 | 130.1 |
| 32 | 0.00795 | 0.202 | 126 | 49.5 | 0.0632 | 0.032 | 538.3 | 164.1 |
| 33 | 0.00708 | 0.18 | 141 | 55.6 | 0.0501 | 0.0254 | 678.8 | 206.9 |
| 34 | 0.0063 | 0.16 | 159 | 62.4 | 0.0398 | 0.0201 | 856 | 260.9 |
| 35 | 0.00561 | 0.143 | 178 | 70.1 | 0.0315 | 0.016 | 1079 | 329 |
| 36 | 0.005 | 0.127 | 200 | 78.7 | 0.025 | 0.0127 | 1361 | 414.8 |
| 37 | 0.00445 | 0.113 | 225 | 88.4 | 0.0198 | 0.01 | 1716 | 523.1 |
| 38 | 0.00397 | 0.101 | 252 | 99.3 | 0.0157 | 0.00797 | 2164 | 659.6 |
| 39 | 0.00353 | 0.0897 | 283 | 111 | 0.0125 | 0.00632 | 2729 | 831.8 |
| 40 | 0.00314 | 0.0799 | 318 | 125 | 0.00989 | 0.00501 | 3441 | 1049 |
2. La regla de caída de tensión: recuperación del rendimiento perdido
La caída de tensión es el enemigo oculto del rendimiento de los LED. Cada cable tiene una resistencia interna; a medida que la electricidad viaja por el cable, parte de esa energía se pierde en forma de calor. Si la tensión en el controlador de LED es significativamente menor que la tensión en la batería, el controlador trabajará más (generando más calor) o los LED comenzarán a parpadear y atenuarse.
Cálculo de la caída de tensión
La Ley de Ohm es una ley básica para calcular la caída de tensión:
Vdrop = I·R
I: la corriente a través del cable, medida en amperios (A)
R: la resistencia de los cables, medida en ohmios (Ω)
La resistencia de los cables a menudo se mide y se da como resistencia específica por longitud, normalmente en la unidad de ohmios por kilómetro u ohmios por 1000 pies. Además, el cable es de ida y vuelta.
La fórmula para un circuito monofásico o de corriente continua:
Vdrop = 2·I·R·L
La fórmula para un circuito trifásico:
Vdrop = √3·I·R·L
I: la corriente (A) a través del cable
R: la resistencia específica por longitud (R) de los cables
L: la longitud de ida (L)
Los marcos regulatorios globales establecen límites máximos específicos de caída de voltaje para garantizar la eficiencia y seguridad de las instalaciones eléctricas, y muchos estándares imponen requisitos más estrictos específicamente para los sistemas de iluminación.
En Estados Unidos, el Código Eléctrico Nacional (NEC) recomienda una caída de voltaje combinada máxima del 5% para los circuitos de alimentación y derivación, pero limita específicamente los circuitos derivados al 3%. Las regulaciones europeas y del Reino Unido están muy alineadas, permitiendo una caída del 3% para la iluminación y del 5% para otros usos cuando se suministra mediante un sistema público de baja tensión; sin embargo, para suministros privados, estos límites se aumentan al 6% para la iluminación y al 8% para usos generales. Además, las instalaciones comerciales e industriales en el Reino Unido deben gestionar variaciones legales de voltaje de suministro entre +10% y -6%.
En Australia, el límite permisible estándar para instalaciones eléctricas de baja tensión es del 5%, aunque se extiende al 7% para instalaciones que incluyen una subestación en las instalaciones. Las normas de Singapur exigen que la caída de tensión en los subcircuitos finales de los consumidores y en los terminales de los equipos de consumo de corriente fijos se mantenga en o por debajo del 4% de la tensión de alimentación nominal. Para aplicaciones LED automotrices, mantener una caída de tensión no superior al 3% se considera el "estándar de oro" de la industria para evitar la degradación del rendimiento, como el atenuado o el parpadeo.
3. Integridad del material: por qué el OFC supera al CCA
No todo el cable de "cobre" es igual. El mercado está inundado de CCA (aluminio revestido de cobre), que es significativamente más barato que el OFC (cobre sin oxígeno). Sin embargo, para aplicaciones automotrices, el CCA conlleva tres riesgos importantes:
Alta resistencia: El CCA tiene aproximadamente un 40% más de resistencia que el cobre puro. Para lograr el mismo rendimiento eléctrico, un cable CCA debe ser casi dos calibres más grueso que un equivalente de cobre.
Fragilidad: El aluminio es mucho menos flexible que el cobre. En un entorno de alta vibración como el chasis de un camión, los cables CCA son propensos al endurecimiento por trabajo y a romperse, lo que provoca circuitos abiertos.
Corrosión: El aluminio reacciona agresivamente con la humedad y las sales de la carretera. Una vez que el delgado recubrimiento de cobre se rompe, el cable se oxidará y fallará rápidamente.
Recomendación profesional: Especifique siempre cable OFC trenzado. Los conductores trenzados son mucho más resistentes a la vibración constante de la conducción todoterreno y comercial en comparación con el cableado doméstico de núcleo sólido.
4. Ciencia del aislamiento: GPT vs. XLPE
El entorno dicta el aislamiento.
GPT (termoplástico de uso general): Aislados con PVC, estos cables tienen una clasificación de aproximadamente 80 °C. Son adecuados para interiores de cabina, pero nunca deben usarse en el compartimiento del motor.
Retículo (GXL, TXL, SXL): Estos cables utilizan aislamiento de polietileno reticulado químicamente (XLPE), que puede soportar temperaturas de hasta 125 °C. Son altamente resistentes a la humedad, el aceite, la gasolina y los desengrasantes de motor. El TXL se prefiere para aplicaciones de pared delgada modernas donde el espacio es limitado pero la durabilidad a altas temperaturas es innegociable.
5. Construyendo un sistema fiable
Una instalación de iluminación LED de grado profesional es tan fuerte como su eslabón más débil. Al adherirse a los estándares AWG, la regla de caída de tensión del 3% y seleccionar aislamiento XLPE de alta temperatura, protege tanto la integridad eléctrica del vehículo como la longevidad de los componentes LED.
Para simplificar el proceso de integración y garantizar la seguridad, se recomienda utilizar soluciones de cableado pre-diseñadas que cumplan o superen los estándares de seguridad SAE e internacionales.
