Руководство по подбору светодиодных ламп для фар

Для профессиональных покупателей, выбирающих светодиодные лампы для фар, рынок предлагает тысячи вариантов. Некоторые конструкции включают обширную проводку и большой радиатор, в то время как другие интегрируют драйвер и полагаются на компактный вентилятор. Задача состоит не в выборе того, что впечатляюще выглядит на странице продукта, а в выборе конструкций, которые могут обеспечить стабильную работу луча, стабильную мощность в течение долгого времени и предсказуемые результаты установки на различных платформах транспортных средств.

В этой статье выбор разбивается на три основных проверки: геометрия излучателя для управления лучом, терморегуляция для поддержания яркости и срока службы, а также конструкция драйвера и проводки для соответствия и долгосрочной надежности.

О нас

На вторичном рынке автомобильного освещения описания продуктов могут выглядеть схожими, но реальные результаты часто отличаются. Наша роль заключается в том, чтобы сделать закупку светодиодных фар более предсказуемой для профессиональных покупателей, сосредоточившись на том, что можно проверить с помощью анализа применения и практической проверки. Мы оцениваем поведение луча, термическую стабильность и согласованность установки, потому что именно эти факторы определяют повторяемость характеристик в масштабе.

За годы мы рассмотрели и протестировали широкий спектр конструкций светодиодных ламп для фар в различных корпусах и на различных платформах транспортных средств. Этот опыт показал четкую закономерность: лампы, которые внешне выглядят одинаково, могут давать совершенно разные результаты луча, а небольшие изменения в конструкции могут создавать значительные различия в контроле ослепления, формировании горячей точки, стабильности яркости и надежности. Именно поэтому мы полагаемся на повторяющиеся проверки и ориентированную на применение оценку, прежде чем конструкция будет передана в долгосрочную дистрибуцию или программу OEM/ODM.

Для партнеров, создающих продуктовые линейки, мы согласовываем разработку и производство с реалиями поставок: стабильные спецификации, четкая логика соответствия и контролируемое качество в массовом производстве. Для проектов OEM/ODM мы поддерживаем частную маркировку, настройку упаковки и варианты конфигурации, чтобы партнеры могли создать последовательное предложение, поддерживаемое масштабируемым производством и дисциплиной качества.

Наиболее важный фактор: воспроизведение геометрии нити накаливания

В наших обзорах приложений один фактор постоянно отличает высокопроизводительные светодиодные лампы для фар от остальных: насколько точно светодиодные излучатели воспроизводят положение и геометрию оригинальной нити накаливания. Когда источник света соответствует заводскому эталону, оптика фары гораздо чаще производит контролируемый луч света вместо рассеянного света и бликов.

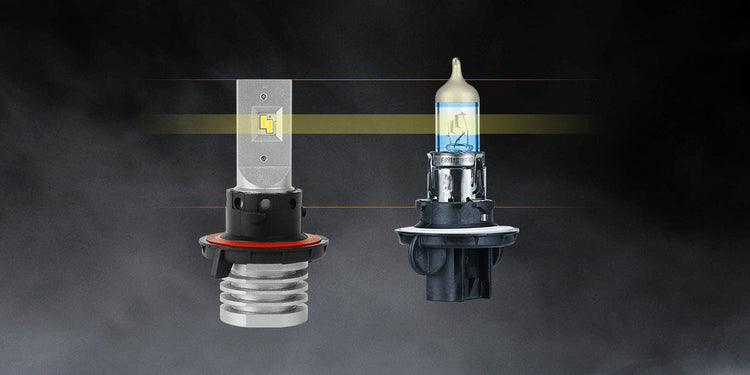

Типичная лампа фары использует пластиковое основание и стеклянную трубку с намотанной внутри нитью накаливания. Основание фиксирует монтажный эталон, а высота, ширина и фокусное положение нити накаливания определяют, где корпус ожидает расположения источника света. Хорошо спроектированная светодиодная лампа фары размещает свои излучатели на той же высоте и расстоянии относительно основания, чтобы луч мог формировать пригодный для использования отсечку и горячую точку. Для профессиональных покупателей это является как фундаментальным требованием, так и ключевым критерием отбора, поскольку небольшие позиционные ошибки могут привести к рассеянному свету, бликам и непоследовательным результатам на различных платформах транспортных средств.

С учетом этого базового уровня, следующим шагом является понимание того, какие стили излучателей склонны работать против оптики, а какие — с ней.

Конструкция светодиодного излучателя

Следующий шаг — оценка конструкции излучателя, особенно эффективного размера и формы источника света. Более ранние конструкции для модернизации часто использовали большой круглый излучатель типа COB с широкой светоизлучающей поверхностью. Наше фото продукта 2012 года является показательным примером этого раннего подхода.

По сравнению с нитью накаливания, площадь источника света значительно больше, что означает, что оптика фары больше не получает тот тип источника, для фокусировки которого она была разработана. Результатом часто является луч, который смещается от выравнивания. Вместо формирования узкой, сфокусированной горячей точки, широкий излучатель может производить широкую стену света. В реальных условиях вождения это обычно снижает дальность обзора и увеличивает риск ослепления, потому что пригодный для использования луч требует концентрации и контролируемого вертикального распространения, а не неконтролируемой яркости.

После этого многие конструкции перешли на квадратные излучатели с куполообразной структурой сверху. Купол действует как простая оптика, предназначенная для концентрации излучения. Однако, если фара была спроектирована для сбора и фокусировки света от тонкого, нитевидного источника, большой квадратный излучатель, даже с куполом, все еще далек от правильной геометрии источника света для этой оптической системы.

Другие конструкции используют большие блоки светодиодов, иногда даже смешивая разные цвета. Этот подход не может воспроизвести геометрию нити накаливания. Площадь слишком широка, а расстояние между излучающими поверхностями часто слишком велико. На практике расстояние между излучающими областями светодиодов должно быть как можно ближе к эффективной ширине нити накаливания. Когда излучающие поверхности разнесены, луч имеет тенденцию терять фокус, горячая точка ослабевает, а рассеянный свет увеличивается.

Когда толстая металлическая планка разделяет светодиодные излучатели, излучающие поверхности оказываются слишком далеко друг от друга. Диаграмма направленности может выйти из фокуса, горячая точка ослабевает или исчезает, а рассеянный свет увеличивается, создавая ослепление для встречного транспорта. На рынке также существуют экспериментальные схемы излучателей, которые на первый взгляд кажутся многообещающими, например, 360-градусные устройства, состоящие из множества маленьких светодиодов. На практике эти конструкции часто не обеспечивают контролируемых лучей в отражающих или проекторных корпусах, потому что эффективный источник света все еще не соответствует тому, на что оптика рассчитана для фокусировки.

Что, как правило, работает, так это очень тонкий источник света: узкий массив светодиодных чипов, который точно повторяет форму нити накаливания. На практике это означает, что структура между излучающими поверхностями остается чрезвычайно тонкой, так что положение излучателя может находиться как можно ближе к исходной галогенной фокусной точке. Когда высота и ширина излучателя точно соответствуют эффективным размерам нити накаливания, оптика фары гораздо чаще производит сфокусированную горячую точку и контролируемую диаграмму направленности.

Хорошо выполненные конструкции, как правило, попадают в несколько рабочих подходов. Некоторые используют тонкий линейный массив с минимальным разделением между излучателями. Другие используют небольшое количество точно расположенных светодиодов, расположенных так, чтобы отражать геометрию нити накаливания. Еще один сильный подход — это линейный многоядерный излучатель, который ведет себя как непрерывная полоса света, что более точно напоминает нить накаливания как единый концентрированный источник. Общее требование едино: компактный размер, правильное расположение и геометрия источника света, которую корпус действительно может сфокусировать.

Геометрия излучателя – это только одна сторона производительности. Следующее ограничение – терморегулирование.

Терморегулирование и конструкция радиатора

Высокомощные замены фар генерируют значительное количество тепла, и без эффективного теплового пути лампа либо быстрее деградирует, либо снизит производительность при нагрузке, либо выйдет из строя преждевременно.

Распространенный режим отказа проявляется, когда конструкция обеспечивает высокую мощность, но не имеет достаточной теплоотводящей способности. В одном реальном тестовом случае очень яркая лампа показала видимый тепловой стресс примерно через час работы на автомобиле, когда отделка поверхности корпуса начала выгорать. Световой двигатель был работоспособен, но объем радиатора и воздушный поток были недостаточны для отвода тепла на таком уровне мощности. Для профессиональных покупателей урок закупок прост: целевые показатели мощности должны соответствовать охлаждающей способности, иначе продукт может выглядеть сильным на бумаге, но испытывать трудности при длительной эксплуатации.

В противоположной крайности, некоторые конструкции пытаются решить проблему теплового режима путем добавления избыточной массы и размера радиатора. Хотя это может улучшить рассеивание, большая конструкция создает практические проблемы для пылезащитных крышек, зазоров при установке и согласованности монтажа на различных платформах. Цель состоит не в самом маленьком или самом большом радиаторе, а в сбалансированном дизайне, который надежно устанавливается и может управлять теплом в реальных условиях эксплуатации.

Подходы к охлаждению обычно делятся на три категории. Две из них пассивные, то есть не имеют движущихся частей. Одна из них активная, то есть использует вентилятор. Активное охлаждение часто интегрируется в корпус лампы, потому что поток воздуха, даже внутри корпуса фары, обычно лучше, чем отсутствие потока воздуха. Общая проблема — долговечность вентилятора. В большинстве автомобильных приложений вентилятор работает в относительно защищенной среде внутри корпуса фары или в моторном отсеке, где он защищен от прямого воздействия снега, льда и грязи. В конструкциях с высокой мощностью активное охлаждение остается распространенным решением, поскольку оно поддерживает постоянную яркость при непрерывном использовании. Для ограниченного монтажного пространства компактные конструкции с вентилятором могут обеспечить практичный компромисс, обеспечивая поток воздуха без необходимости в крупногабаритном радиаторе.

Пассивные конструкции обычно используют металлический радиатор и полагаются на естественную конвекцию. Этот подход может работать, когда целевые показатели мощности и тепловая нагрузка остаются в пределах того, что может выдержать естественный поток воздуха. Однако, если светодиоды работают агрессивно, чтобы добиться высокой яркости без принудительного воздушного потока, риск термического насыщения увеличивается, а долгосрочную стабильность становится труднее контролировать. Многие пассивные конструкции используют путь тепловой трубки, где тепло передается от области крепления светодиода к ребристому радиатору, который естественным образом отводит тепло. При непрерывной работе радиатор может насыщаться теплом, то есть поглощать тепло быстрее, чем он может его отдавать. В этом случае температура перехода повышается, яркость может падать, а нагрузка на компоненты со временем увеличивается.

Третий пассивный подход использует гибкие ребристые структуры для увеличения площади поверхности для рассеивания тепла. Эти конструкции могут использовать жесткие ребра, полужесткие ребра или пучки плетеных ребер. Идея состоит в том, что ребра могут быть раздвинуты и развернуты после установки, создавая большую излучающую поверхность для отвода тепла с помощью естественного воздушного потока. С точки зрения закупок, этот стиль часто является практическим средним звеном. Он может обеспечить лучшую тепловую производительность, чем небольшой сплошной радиатор с ограниченной площадью поверхности, избегая при этом движущихся частей. Однако он, как правило, не будет соответствовать устойчивой охлаждающей способности хорошо спроектированной лампы с вентиляторным охлаждением при высокой непрерывной мощности.

После рассмотрения управления лучом и охлаждения, третьим фактором выбора становится драйвер и система проводки.

Конструкция драйвера и проводки

Окончательной областью оценки является система проводки, включая модуль драйвера, если он внешний. Разводка проводки и конструкция драйвера напрямую влияют на согласованность установки, пространство для упаковки и долгосрочную надежность. Драйвер находится между источником питания автомобиля и светодиодным световым двигателем. Его роль заключается в регулировании типа и количества электрической энергии, которую получают светодиоды, чтобы лампа могла работать правильно. Каждая светодиодная лампа для фар использует драйвер в той или иной форме, будь то интегрированный в корпус лампы или упакованный как отдельный модуль, поскольку светодиоды требуют контролируемого преобразования энергии для безопасной и стабильной работы.

Одним из практических рисков является слишком большой внешний драйвер и жгут проводов. Даже если сама лампа помещается в корпус фары, большой модуль драйвера, громоздкие разъемы и избыточная проводка могут создать проблемы с размещением за пылезащитным колпаком и усложнить установку. Во многих автомобилях дополнительный объем и беспорядок становятся настоящим ограничением, поэтому компактная упаковка драйвера и аккуратная прокладка кабелей обычно легче реализуются в масштабе.

На другом конце спектра находятся конструкции, которые выглядят очень просто, с коротким проводом и без видимого модуля драйвера. В большинстве случаев драйвер интегрирован в корпус лампы. С точки зрения надежности эта схема требует тщательной оценки. Тепло является одним из основных факторов стресса для электроники, и размещение драйвера близко к самой горячей зоне может подвергать его воздействию более высоких температур во время длительной работы. Это тепловое воздействие может сократить срок службы компонентов, а также может заставить систему ограничивать ток драйвера, что может ограничить постоянную мощность.

При текущих конструкциях практической целью является компактный внешний драйвер, который может управлять своим собственным теплом, вместо того чтобы постоянно подвергаться тепловой нагрузке лампы. Такая схема помогает отделить чувствительную электронику от самой горячей зоны и поддерживает более стабильную работу в течение длительного времени.

Архитектура кабелей имеет такое же значение, как и расположение драйвера. Хорошо выполненные конструкции обычно используют аккуратную прокладку с интегрированными разъемами и минимальным количеством ненужных соединений. Каждое дополнительное соединение является потенциальной точкой отказа, особенно в условиях, где влага, коррозия или вибрация могут нарушить целостность контакта. Если конструкция требует встроенного соединения, качество соединения становится обязательным. Правильный автомобильный разъем должен быть герметичным и водонепроницаемым, обычно с использованием прокладки или уплотнительного кольца для предотвращения проникновения влаги. Даже если жгут проводов более сложный, хорошо герметичный разъем может снизить риск коррозии и улучшить долгосрочную стабильность.

Последовательным «красным флагом» при закупках является отключаемый драйвер, который полагается на низкокачественный встроенный разъем, особенно когда проводка открыта на интерфейсе разъема, и соединение не герметизировано от воды. В автомобильной среде это создает предсказуемый риск коррозии, периодического контакта и преждевременного выхода из строя. Эта проблема не ограничивается недорогими продуктами. Подобные негерметичные разъемы могут встречаться даже на более дорогих лампах. Для профессиональных покупателей проблема остается той же: негерметичный разъем создает риск проникновения влаги, а многокабельная схема увеличивает сложность установки. Дополнительные кабели и разъемы увеличивают время установки, создают больше точек отказа и делают установку за пылезащитным колпаком менее предсказуемой. Когда доступны более чистые кабельные конструкции, открытые неводонепроницаемые разъемы и излишне сложные жгуты являются избегаемыми недостатками в продуктовой линейке.

Заключение

Собирая все эти пункты вместе, одни и те же фундаментальные принципы определяют реальные результаты на разных платформах: геометрия источника света, теплоотвод и целостность драйвера и проводки. Для профессиональных покупателей эти проверки обеспечивают практическую основу для отбора конструкций до того, как они приступят к созданию продуктовой линейки, масштабированию дистрибуции или запуску программы OEM/ODM.

Именно такой подход мы применяем в своей работе. Наша цель — помочь профессиональным покупателям принимать решения о закупках, основываясь на том, что можно проверить в реальных условиях применения, чтобы выбор продукта стал более последовательным, масштабируемым и обоснованным. Если вам нужны более глубокие технические ссылки для закупок и планирования продукции, мы также можем предоставить дополнительные примечания к приложениям, охватывающие сравнение производительности, соображения по цвету и факторы установки, которые влияют на управление лучом и долгосрочную надежность.
