Оптические системы со светодиодными отражателями: типы, эффективность и как выбрать наилучшую оптику для ваших нужд

При оценке представленных на рынке светодиодных светильников становится очевидно, что, хотя эти изделия могут выглядеть по-разному, они часто служат схожим целям. Ключевые компоненты любого светодиодного светильника, включая печатную плату, генерирующую свет, корпус, который герметизирует и рассеивает тепло, и проводку, обеспечивающую питание, являются общими для большинства моделей. Однако то, что действительно отличает разные светильники, — это используемая ими оптическая система.

Оптическая система играет решающую роль в направлении света, генерируемого светодиодным чипом, на целевую область — будь то дорога впереди или бездорожье. Эффективность оптической системы определяет, сколько света собирается из светодиодного источника и насколько эффективно он фокусируется на предполагаемой цели. Дизайн и производительность оптической системы — это то, что отличает один светодиодный светильник от другого.

1. Почему оптические системы важны

Цель любой оптической системы — сфокусировать свет таким образом, чтобы он освещал то, что необходимо, не создавая нежелательных бликов или бесполезного света. Например, если свет направлен в небо или прямо перед транспортным средством, это может затруднить видимость, особенно в пыльных или туманных условиях. Это заставляет наши глаза приспосабливаться к чрезмерной яркости вблизи автомобиля, а не фокусироваться на цели впереди. Вот почему дальний свет или, в частности, противотуманные фары не подходят для скоростного вождения; они могут нарушить зрение и затруднить обзор дороги.

Хорошо спроектированная оптическая система гарантирует, что свет сфокусирован на целевой области и не создает бликов. Это имеет решающее значение для безопасного вождения, особенно в сложных условиях, когда видимость ограничена.

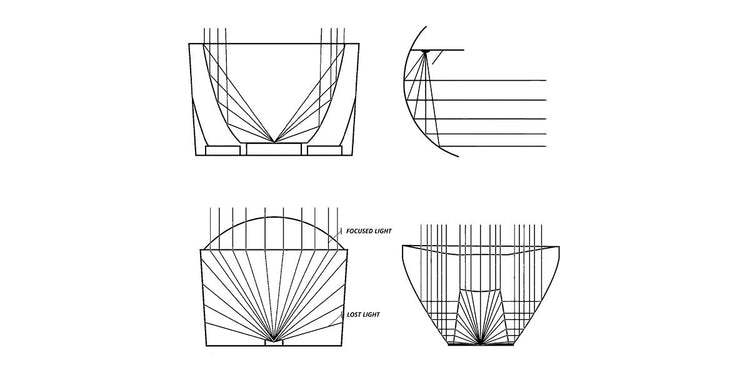

2. Различные типы оптических систем

В светодиодных светильниках используется несколько различных типов оптических систем, каждая из которых имеет свои преимущества и недостатки. Понимание плюсов и минусов этих технологий является ключом к выбору правильного светильника для ваших нужд.

Передние отражатели

Передний отражатель — одна из старейших и простейших оптических систем. Он экономичен и работает, направляя свет непосредственно из корпуса, что делает его распространенным в недорогих светодиодных светильниках. Несмотря на простоту, эта система имеет существенный недостаток: свет не сфокусирован должным образом. Свет, исходящий непосредственно от светодиодного чипа, рассеивается, создавая большой круг несфокусированного света вокруг центра луча. Этот рассеянный свет способствует появлению бликов, что особенно проблематично в пыльных или туманных условиях.

По этой причине передние отражатели редко используются в современных автомобильных приложениях. Однако они все еще используются в стадионных фонарях, ручных фонарях и некоторых внедорожных фарах, где высокая эффективность и точность не являются главной задачей.

Отражатели-получаши

Отражатель-получаша является усовершенствованием переднего отражателя. В этой конструкции светодиодный свет попадает только в одну половину отражателя, предотвращая большую часть бликов, создаваемых светом. Эта установка гораздо более эффективна и обычно используется в заводских противотуманных фарах и некоторых внедорожных фарах. Она обеспечивает более контролируемый световой пучок с меньшим количеством рассеянного света, что делает ее подходящей для движения на умеренных скоростях.

Проекционные линзы

Проекционные линзы, также известные как твердотельные оптические системы, являются еще одним типом оптических систем. Они полностью покрывают светодиодный источник линзой, которая фокусирует свет в определенном направлении. Такая конструкция помогает ограничить блики, поскольку весь свет должен проходить через линзу, что делает систему более контролируемой и сфокусированной.

Однако проекционные линзы не являются самой эффективной системой. Свет, исходящий с боковых сторон светодиодного чипа, теряется, так как линза может фокусировать только свет, исходящий непосредственно от светодиода. Несмотря на это, проекционные линзы идеальны, когда форма луча и четкие линии отсечки важнее эффективности, поэтому они обычно используются в противотуманных фарах и высококлассных внедорожных фарах.

Гибридные системы: комбинация отражателей и проекторов

Некоторые инженеры разработали гибридные оптические системы, сочетающие в себе лучшие качества отражателей и проекторов. В этих системах отражатель собирает свет и фокусирует его с помощью проекционной линзы спереди. Такой гибридный подход позволяет эффективно собирать свет, сохраняя при этом фокусировку, необходимую для точного формирования луча. Эти системы более сложны и часто дороже, но они обеспечивают отличный баланс между световой эффективностью и контролем луча.

Оптика полного внутреннего отражения (TIR)

Система TIR является одной из самых эффективных оптических конструкций, доступных на сегодняшний день. Она использует критический угол для преломления и формирования света, захватывая весь свет от светодиодного источника. Система TIR излучает свет с высокой интенсивностью, минимизируя потери. В отличие от других конструкций, система TIR устраняет необходимость во внешней линзе, что снижает потери при передаче и увеличивает общую эффективность.

Хотя некоторые критики утверждают, что оптика TIR производит менее гладкие узоры, технология может создавать сильно сфокусированные, четкие лучи, когда это необходимо. Она особенно эффективна для прожекторов, которым необходимо освещать дорогу на большое расстояние. Система TIR является фаворитом среди компаний, которые отдают приоритет эффективности и фокусировке, поскольку она предлагает лучшую производительность с точки зрения распределения света и уменьшения бликов.

3. Выбор правильной оптической системы

При выборе светодиодного светильника важно учитывать конкретные потребности вашего применения. Если вы ищете простое, экономичное решение, то подойдет передний отражатель или отражатель-получаша. Для применений, где контроль луча и четкие линии отсечки более важны, лучшим выбором являются проекционные линзы или гибридные системы. Наконец, если эффективность и уменьшение бликов являются вашими главными приоритетами, то оптика TIR — лучший вариант.

Каждая оптическая система имеет свои сильные и слабые стороны. Правильный выбор зависит от таких факторов, как световая эффективность, контроль луча, предполагаемое применение и стоимость. Понимая различные доступные оптические системы и то, как они влияют на производительность света, вы сможете принять обоснованное решение при покупке следующего светодиодного светильника.

В заключение, оптическая система в светодиодном светильнике является ключом к определению его производительности. Нужен ли вам луч, освещающий дорогу на большое расстояние, или свет, который минимизирует блики для безопасного движения по бездорожью, понимание различий между отражательной, проекционной, гибридной и TIR-оптикой поможет вам выбрать лучший продукт для ваших нужд.
