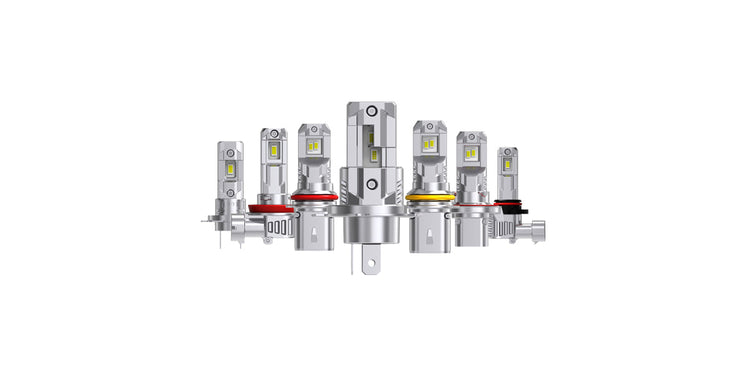

Основные типы автомобильных патронов фар: H4, H7, 9005, H11 и другие
При выборе автомобильных ламп крайне важно понимать различные типы цоколей, поскольку каждый тип цоколя соответствует определенным функциям освещения. Автомобильные лампы должны не только обеспечивать адекватное освещение, но и быть совместимыми с электрической системой и корпусом автомобиля. В этой статье представлены различные распространенные типы цоколей фар, их применение, совместимость со светодиодами, конфигурации контактов и диапазон мощности, подходящий для каждой светодиодной лампы.
Различия в типах цоколей США, Японии и Европы
В разных регионах используются разные типы автомобильных цоколей, но обычно они имеют схожие названия. Лампы, подходящие для этих типов цоколей, могут различаться в зависимости от рынка: в США, Японии и Европе используются разные модели и конфигурации цоколей.
1. Американская версия (США)
Распространенные типы цоколей: 9005, 9006, H7, H11, 9004, 9007, H1, H3, 9008 и т. д.
Применение ламп: На рынке США большинство ламп — это галогенные и светодиодные лампы, обычно использующие однолучевые и двухлучевые конструкции (например, 9005, 9006 для дальнего/ближнего света, 9007, 9004 для двухлучевых).
2. Японская версия (Япония)
Распространенные типы цоколей: H4, H7, H11, H3, H16, PSX24 и т. д.
Применение ламп: Лампы, используемые в Японии, обычно представляют собой галогенные и светодиодные лампы. Обратите внимание на специальный тип цоколя H16EU, разработанный специально для дневных ходовых огней (ДХО).
Уникальные особенности: Некоторые японские автомобили используют цоколи серии PSX, такие как PSX24, в основном используемые для дневных ходовых огней и противотуманных фар.
3. Европейская версия (Европа)
Распространенные типы цоколей: H1, H3, H7, H11, H15, H4, 9005, 9006, H8/H9 и т. д.
Применение ламп: На европейском рынке используется множество ксеноновых и светодиодных ламп, таких как ксеноновые лампы серий D1, D2 и светодиодные версии H7, H11 и т. д.
Уникальные особенности: В Европе обычно используются ксеноновые лампы HID, и существуют более строгие сертификаты E-Mark для автомобильного освещения.
Подробные типы цоколей и совместимость со светодиодами
1. Тип цоколя H4 (HB2)
Конфигурация контактов: Цоколь H4 имеет 3 контакта, используемых для дальнего света, ближнего света и заземления.
Совместимость со светодиодами: Подходит для двухлучевых светодиодных ламп (дальний + ближний свет в одной лампе).
Диапазон мощности: 25 Вт–55 Вт, регулируется в зависимости от конструкции фары и требований к мощности.
2. Тип цоколя H7
Конфигурация контактов: Цоколь H7 обычно имеет 2 контакта: один для положительной клеммы и один для заземления.
Совместимость со светодиодами: Подходит для однолучевых светодиодных ламп (обычно используются для ближнего света).
Диапазон мощности: 25 Вт–55 Вт. Светодиодные версии обычно потребляют меньше энергии (20 Вт–35 Вт).
3. Тип цоколя H11
Конфигурация контактов: Цоколь H11 также имеет 2 контакта: один для положительной клеммы и один для заземления.
Совместимость со светодиодами: Обычно используется для ближнего света или противотуманных фар.
Диапазон мощности: 25 Вт–55 Вт, но светодиодные лампы обычно потребляют меньше энергии (15 Вт–30 Вт).
4. Тип цоколя 9005 (HB3)
Конфигурация контактов: Цоколь 9005 имеет 2 контакта, подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Подходит для светодиодных ламп дальнего света.
Диапазон мощности: 50 Вт–65 Вт. Светодиодные лампы обычно имеют мощность от 25 Вт до 40 Вт.
5. Тип цоколя 9006 (HB4)
Конфигурация контактов: Цоколь 9006 имеет 2 контакта, аналогично подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Подходит для светодиодных ламп ближнего света.
Диапазон мощности: 25 Вт–55 Вт, светодиодные лампы обычно потребляют 20 Вт–35 Вт.
6. Тип цоколя H13
Конфигурация контактов: Цоколь H13 имеет 3 контакта, предназначенных для двухлучевых ламп (дальний + ближний свет).
Совместимость со светодиодами: Подходит для двухлучевых светодиодных ламп (как дальний, так и ближний свет в одном блоке).
Диапазон мощности: 35 Вт–55 Вт, светодиодные лампы обычно потребляют 25 Вт–40 Вт.
7. Тип цоколя H1
Конфигурация контактов: Цоколь H1 имеет 2 контакта, подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Подходит для светодиодных ламп дальнего света или противотуманных фар.
Диапазон мощности: 25 Вт–55 Вт, светодиодные версии обычно потребляют 15 Вт–30 Вт.
8. Тип цоколя H3
Конфигурация контактов: Цоколь H3 имеет 2 контакта, подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Подходит для светодиодных ламп противотуманных фар.
Диапазон мощности: 25 Вт–55 Вт, светодиодные лампы обычно потребляют 20 Вт–35 Вт.
9. Тип цоколя HID D1, D2, D3, D4
Конфигурация контактов: Эти цоколи обычно имеют 2 или 4 контакта, подключенные к положительной клемме, заземлению и управлению зажиганием.
Совместимость со светодиодами: Хотя эти цоколи в основном используются для HID-ламп, на рынке доступны светодиодные версии ламп D1, D2, D3 и D4.
Диапазон мощности: 35 Вт–55 Вт, светодиодные версии обычно потребляют 20 Вт–40 Вт.
10. Тип цоколя PSX24 / PSX26
Конфигурация контактов: Цоколи PSX24 и PSX26 обычно имеют 2 контакта, подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Эти цоколи обычно используются для противотуманных фар или дневных ходовых огней.
Диапазон мощности: 20 Вт–35 Вт, при этом светодиодные лампы обычно более эффективны и потребляют меньше энергии.
11. Тип цоколя 880 (H27)
Конфигурация контактов: Цоколь 880 (H27) имеет 2 контакта, подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Подходит для светодиодных ламп противотуманных фар.
Диапазон мощности: 20 Вт–35 Вт, подходит для низкомощных противотуманных фар.
12. Тип цоколя 9012
Конфигурация контактов: Цоколь 9012 имеет 2 контакта, подключенные к положительной клемме и заземлению.
Совместимость со светодиодами: Подходит для светодиодных ламп дальнего света.
Диапазон мощности: 25 Вт–40 Вт, идеально подходит для дальнего света.
Итог
Зная конфигурацию контактов и диапазоны мощности, вы сможете выбрать правильную светодиодную лампу для системы освещения вашего автомобиля и наслаждаться улучшенными характеристиками освещения при экономии энергии.
Распространенные типы автомобильных цоколей фар и совместимость со светодиодами
В таблице ниже представлены распространенные типы автомобильных цоколей фар, применимые светодиодные лампы, конфигурация контактов и диапазон мощности, подходящий для каждой светодиодной лампы.
| Тип цоколя | Области применения | Совместимость со светодиодами | Конфигурация контактов | Диапазон мощности |
|---|---|---|---|---|
| H4 (HB2) | Двухлучевой (дальний + ближний свет) | Двухлучевая светодиодная лампа (дальний + ближний свет в одном блоке) | 3 контакта (дальний свет, ближний свет, заземление) | 25 Вт–55 Вт |
| H7 | Однолучевой (ближний свет) | Светодиодная лампа ближнего света | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| H11 (H8, H9) | Однолучевой (ближний свет, противотуманные фары или ДХО) | Светодиодная лампа ближнего света, светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| 9005 (HB3) | Однолучевой (дальний свет) | Светодиодная лампа дальнего света | 2 контакта (положительный, заземление) | 50 Вт–65 Вт |
| 9006 (HB4) | Однолучевой (ближний свет) | Светодиодная лампа ближнего света | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| H13 (9008) | Двухлучевой (дальний + ближний свет) | Двухлучевая светодиодная лампа (дальний + ближний свет в одном блоке) | 3 контакта (дальний свет, ближний свет, заземление) | 35 Вт–55 Вт |
| H1 | Однолучевой (дальний свет, противотуманные фары) | Светодиодная лампа дальнего света, светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| H3 | Однолучевой (противотуманные фары) | Светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| 880 (H27) | Однолучевой (противотуманные фары) | Светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| 881 | Однолучевой (противотуманные фары) | Светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| 9004 | Двухлучевой (дальний + ближний свет) | Двухлучевая светодиодная лампа (дальний + ближний свет в одном блоке) | 3 контакта (дальний свет, ближний свет, заземление) | 25 Вт–55 Вт |
| 9007 | Двухлучевой (дальний + ближний свет) | Двухлучевая светодиодная лампа (дальний + ближний свет в одном блоке) | 3 контакта (дальний свет, ближний свет, заземление) | 25 Вт–55 Вт |
| 9012 | Однолучевой (дальний свет) | Светодиодная лампа дальнего света | 2 контакта (положительный, заземление) | 25 Вт–55 Вт |
| H16EU | Однолучевой (противотуманные фары или ДХО) | Светодиодная лампа противотуманных фар, светодиодная лампа ДХО | 2 контакта (положительный, заземление) | 20 Вт–35 Вт |
| P13 | Однолучевой (противотуманные фары или ДХО) | Светодиодная лампа противотуманных фар, светодиодная лампа ДХО | 2 контакта (положительный, заземление) | 20 Вт–35 Вт |
| PSX24 | Однолучевой (противотуманные фары) | Светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 20 Вт–35 Вт |
| PSX26 | Однолучевой (противотуманные фары) | Светодиодная лампа противотуманных фар | 2 контакта (положительный, заземление) | 20 Вт–35 Вт |
| H15 | Двухлучевой (дальний + ближний свет) | Двухлучевая светодиодная лампа (дальний + ближний свет в одном блоке) | 3 контакта (дальний свет, ближний свет, заземление) | 35 Вт–55 Вт |
| D1, D2, D3, D4, D5, D8S | Ксеноновые HID-лампы | Светодиодные лампы для замены HID | 2 или 4 контакта (положительный, отрицательный, управление зажиганием) | 20 Вт–40 Вт |
