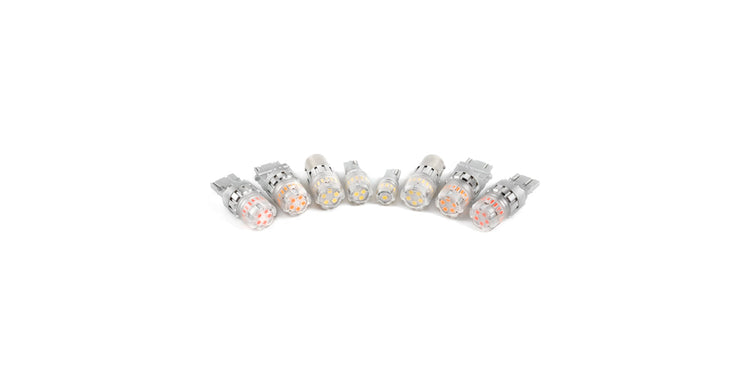

Понимание типов цоколей светодиодных ламп: T10, 1156/1157, 3156/3157, 7440/7443 и лампы Festoon

При модернизации автомобильного освещения до светодиодного крайне важно понимать различные типы цоколей ламп и их конфигурации контактов. Тип цоколя определяет совместимость, функциональность и светоотдачу лампы. В этой статье представлен обзор светодиодных ламп серий T10, 1156/1157, 3156/3157, 7440/7443 и Festoon, обсуждаются их конфигурации контактов и применение, что поможет вам лучше понять, как выбрать правильную лампу.

Конфигурация контактов светодиодной лампы T10

Светодиодные лампы T10 обычно используются для внутреннего освещения, подсветки приборов, боковых габаритов и освещения номерного знака. Они имеют простой цоколь с двумя симметричными контактами.

Конфигурация контактов лампы T10 составляет 180°, при этом два контакта расположены точно друг напротив друга. Лампы T10 используются для низкомощного освещения, обычно от 1 до 5 Вт, и работают от 12 В постоянного тока. Они в основном используются для габаритных огней, подсветки номерного знака и другого вспомогательного освещения. С точки зрения электрического принципа, ток проходит через два контакта к светодиодному чипу, который генерирует свет. Такая конструкция идеально подходит для небольших светильников, обеспечивая стабильный и маломощный источник света.

Конфигурация контактов светодиодных ламп 1156 и 1157

Лампы 1156 и 1157 обычно используются для стоп-сигналов, задних фонарей и указателей поворота. Они отличаются количеством контактов и поддерживаемой функциональностью.

1156 (BA15S)

Лампа 1156 имеет одноконтактную конструкцию. Ее контакты расположены симметрично, под углом 180°. Она обычно используется для стоп-сигналов, фонарей заднего хода или указателей поворота. Диапазон мощности ламп 1156 составляет от 18 Вт до 27 Вт, и они работают от 12 В постоянного тока. Они поддерживают одну функцию, обычно работая на одном уровне яркости, например, для стоп-сигналов или указателей поворота.

1157 (BAY15D)

Лампа 1157 имеет двухконтактную конструкцию. По сравнению с 1156, лампа 1157 имеет два контакта, что позволяет ей поддерживать более сложные функции. Конфигурация контактов составляет 180°, но два контакта смещены по вертикали. Мощность ламп 1157 варьируется от 20 Вт до 30 Вт, и они работают от 12 В постоянного тока. Двухконтактная конструкция позволяет лампе 1157 обеспечивать разные уровни яркости в разных режимах. Например, в режиме заднего фонаря она работает с меньшей яркостью, а в режиме стоп-сигнала яркость увеличивается. С точки зрения электрического принципа, двухконтактная конструкция 1157 позволяет одному контакту подавать более низкий ток для задних фонарей, в то время как второй контакт обеспечивает более высокий ток для стоп-сигналов, обеспечивая правильную работу обеих функций.

Конфигурация контактов светодиодных ламп 3156 и 3157

Лампы 3156 и 3157 аналогичны 1156 и 1157 и обычно используются для стоп-сигналов, задних фонарей и указателей поворота. Конфигурации контактов ламп 3156 и 3157 очень похожи на конфигурации 1156 и 1157.

3156

Лампа 3156 имеет одноконтактную конструкцию, идеально подходящую для фонарей заднего хода или указателей поворота. Ее контактная конфигурация представляет собой один контакт с углом 180° и симметричными контактами. Лампы 3156 имеют диапазон мощности от 18 Вт до 27 Вт и работают от 12 В постоянного тока. Как и лампа 1156, лампа 3156 поддерживает только один уровень яркости.

3157

Лампа 3157 имеет двухконтактную конструкцию, что делает ее пригодной для многофункциональных светильников, таких как задние фонари и стоп-сигналы. Ее контактная конфигурация составляет 180°, при этом контакты смещены по вертикали. Лампы 3157 имеют диапазон мощности от 20 Вт до 30 Вт и работают от 12 В постоянного тока. По сравнению с 1156 и 3156, двухконтактная конструкция 3157 позволяет ей обеспечивать два уровня яркости, что делает ее подходящей для двухфункционального использования, например, в качестве задних фонарей и стоп-сигналов.

Конфигурация контактов светодиодных ламп 7440 и 7443

Лампы 7440 и 7443 обычно используются для сигнальных огней, указателей поворота, стоп-сигналов и задних фонарей.

7440

Лампа 7440 имеет одноконтактную конструкцию, подходящую для однофункциональных применений, таких как указатели поворота или фонари заднего хода. Ее контактная конфигурация составляет 180°, при этом контакты расположены точно друг напротив друга. Лампы 7440 имеют диапазон мощности от 18 Вт до 27 Вт и работают от 12 В постоянного тока. Как и лампы 3156 и 1156, лампа 7440 поддерживает только одну функцию.

7443

Лампа 7443 имеет двухконтактную конструкцию, что делает ее пригодной для многофункциональных применений, таких как задние фонари и стоп-сигналы. Ее контактная конфигурация составляет 180°, при этом контакты смещены по вертикали. Лампы 7443 имеют диапазон мощности от 20 Вт до 30 Вт и работают от 12 В постоянного тока. Двухконтактная конструкция позволяет ей поддерживать многофункциональное использование, например, в качестве задних фонарей и стоп-сигналов.

Конфигурация контактов светодиодных ламп Festoon

Светодиодные лампы серии Festoon обычно используются для внутреннего освещения, такого как плафоны и подсветка номерного знака. Они имеют характерную цилиндрическую конструкцию с двумя концевыми контактами, обычно использующими подпружиненный контакт. Конфигурация контактов для ламп Festoon обычно составляет 180°, что подходит для установки в ограниченном пространстве. Они в основном используются для небольших внутренних осветительных приборов, таких как подсветка номерного знака. Мощность ламп Festoon обычно варьируется от 1 Вт до 10 Вт, и они работают от 12 В постоянного тока.
